PM400

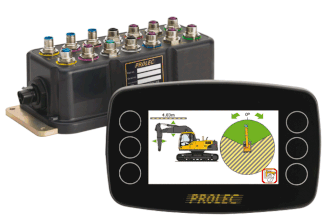

PME400 wurde entwickelt, um die Bewegungen einer Maschine in allen Ebenen zu überwachen; dies vertikal und horizontal um eine komplett 3-dimensionale Hüllkurvenkontrolle zum die Maschine zu legen. Es werden multipe Optionen der Kontrolle angeboten, somit kombiniert dieses System die Drehüberwachung der PME 300 mit einer 2D Hüllkurvenüberwachung der PME 100 in eine alles integrierende Lösung. Wie alle anderen PME Lösungen wird auch dieses System mit einem hochauflösendem tageslichttauglichen Farb-Eingabedisplay geliefert welches erlaubt multiple Konfigurationen der Hüllkurve zu beschreiben, zu überwachen und zu kontrollieren. Opitonale Bewegungsabschaltungen der Hydraulik sind möglich, um beides, Überwachung und Steuerung der Maschinenbewegung zu erlauben.

• Echtzeitanzeige der Verdrehung mit dynamischer Maschinenposition.
• Echtzeitanzeige von aktueller Höhen und Höhengrenzwert (optional können Tiefe, min. und max Radius aktiviert und eingestellt werden)
• “Always on” Sicherheitscontroller überwacht und speichert den Maschinenstatus, um eine Nachverfolgbarkeit zu gewährleisten.
• Option Bewegungsabschaltung ist Standard.
• Überwacht und steuert die Maschinenposition um diese innerhalb der eingestellten Grenzwerte zu halten. (Abschaltung notwendig)
• Warnung bei Grenzwertannäherung (Audio und visuell).
• SIL1 Sicherheitsversion als Standard. SIL2 Version als Option (per EN62061.)
• Temporäres Übersteuern erlaubt dem Bediener während eines Grenzwertstatus die Rückbewegung in sichere Zustände.
• Funktion virtuelle Wand erlaubt das Setzen einer vertikalen Wand auf entweder einer oder beiden Seiten der Maschine
• Komplexe Hüllkurvengestaltung in 3 Ebenen durch Funktion “Punktberührung” möglich.
• Alle Gelenkbewegungen und -Verlängerungen werden in die Kalkulation der Drehbewegung mit einbezogen. Dies erlaubt eine umfangreiche 3D oder das Einstellen einer sehr komplexen Form.
